FDTEM拖曳式高分辨瞬變電磁系統
產品簡介
瞬變電磁法利用不接地回線向地下發送一次脈沖磁場，用線圈接收地下感應渦流產生的二次磁場，探測地質體電阻率。FDTEM拖曳式高分辨瞬變電磁系統具有快速，高效，精準，三維立體等顯著特點，采用了自主知識產權的“恒壓鉗位”高速線性關斷技術和跨環消耦無損消互感技術、屏蔽線圈技術，結合高密度高動態信號采集，具有極強的淺層和高分辨探測能力；采用大磁矩發射和屏蔽線圈技術增強了抗干擾能力，極大改善深部探測效果；阿爾法遠程超算反演云平臺使反演速度和效果得到質的提升。
適用于城市地下空間調查，道路病害檢測，隧道超前地質預報，巖溶及地下水探測，大壩滲漏檢測，采空區，斷層、地層淺表分層探測，工程地質、水上、水下地球物理調查，管道探測，管道腐蝕檢測，不明埋藏物調查，考古等。
· 淺層淺盲區：恒壓鉗位高速關斷技術（減小盲區），無損消感技術（提升淺部分辨率）
· 高分辨：縱向分辨和橫向分辨極高
· 大深度、強抗干擾能力：通過大電流壓噪，采用屏蔽線圈技術，適合城市、高壓線等強干擾區
· 線圈結構穩定：無需現場調節，抗震性好
· 應用線圈類型豐富：收發一體化設計，強抗干擾能力。
· 實現拖曳式、高密度高效測點、RTK定位
· 數據處理：采用阿爾法遠程超算反演云平臺，具備半自動地質模型生成，參數精簡易調，產狀分層清晰，異常聚焦易判，反演速度極快，升級維護方便等特點
· 具備與TETSP隧道地震超前預報系統聯合反演數據接口
· 系統結構設計簡潔，輕便易操作
主機：
發射接收一體，重量6KG；
工作模式：常規點測模式；
探測深度：300米；
實時動態范圍：150dB；
A/D轉換：24bit；
采樣率：1.25或2.5MHz；
通訊方式：USB3.0數據連接線、WIFI、藍牙三種模式可選
發射鋰電池(21V60AH)；
最大發射電流：40A（多檔可調），發射電壓：DC12-24V
輸入阻抗 ：≥20kΩ（直流狀態下）
發射頻率：200Hz、100Hz、50Hz、25Hz、12.5Hz、6.25Hz、3.125Hz、0.78125Hz、0.390625Hz可選
關斷技術：恒壓鉗位高速線性關斷
關斷時間：小于40μs（線圈0.7米直徑）
工作溫度：-40°C~80°C，最大相對濕度為95％。

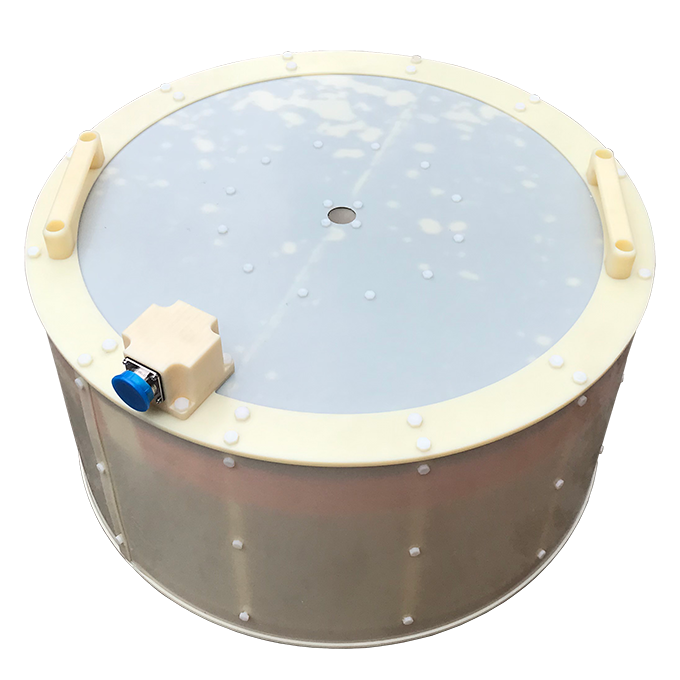

標配線圈：CL900-12(0.9米直徑)線圈
線圈結構：發射接收一體；
重量12KG；
探測深度≥300m；
發送天線等效面積：12.7m2;
發射磁矩2700Am2 ；
接收天線等效面積：254m2;
噪聲水平：采集電壓絕對值小于0.5nV√Hz;
接收天線諧振頻率： ≥220KHz
工作溫度：-40°C~80°C，最大相對濕度為95％；
采集終端：三防筆記本（WIFI、藍牙）
數據采集軟件：
實時數據采集、測線剖面顯示、數據預處理、工區管理、快速成像、數據存儲容量32G；
通訊方式：USB3.0數據連接線、WIFI、藍牙三種模式可選
數據處理軟件：
αTEM瞬變電磁數據遠程處理系統V1.0
車載瞬變電磁拖曳測量
川藏線滑坡體瞬變電磁地質調查
